OSG 系列三相干式隔離變壓器廣泛適用于交流 50/60HZ ，輸入、輸出電壓不超過1000V的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。更具更有防火、防潮、安全可靠、節約電能及維護方便等優點。
特點：
隔離變壓器是建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司為客戶設計生產高質量的隔離變壓器。
特性優點：
1、高度隔離
2、N-G性能良好
3、高度共模干擾抑制
4、將△轉換為Y或Y至△
5、電壓抽頭容易轉換
6、按用戶的特殊性能要求設計
一、在電源輸入端接入隔離變壓器（三角/星形）
1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo隔離變壓器，可以去掉三次諧波和減少干擾信號。
2、可以采用△/Yo隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。
3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。
二、在電源輸出端接入隔離變壓器（星形/三角）
1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。
2、非線性負載電流的畸變影響取樣的準確性，可以在Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。
3、若負載不平衡，采用Yo/△也不影響穩壓電源的正常工作。

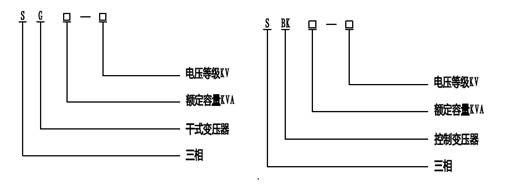

二、型號及含義

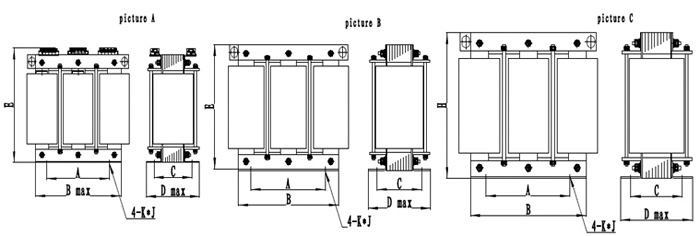

三、外型及安裝尺寸
型號 | 外型尺寸 | 安裝尺寸 | 安裝孔 | ||||
Bmax | Dmax | Emax | A±0.4 | C±1.5 | K | J | |
OSG-150VA | 180 | 120 | 175 | 90 | 70 | 7 | 18 |
OSG-300VA | 180 | 130 | 175 | 90 | 80 | 7 | 18 |
OSG-500VA | 180 | 140 | 175 | 90 | 90 | 7 | 18 |
OSG-1000VA | 240 | 150 | 230 | 120 | 100 | 9 | 25 |
OSG-1500VA | 240 | 160 | 230 | 120 | 110 | 9 | 25 |
OSG-2000VA | 240 | 165 | 230 | 120 | 115 | 9 | 25 |
OSG-2500VA | 240 | 170 | 230 | 120 | 120 | 9 | 25 |
OSG-3000VA | 300 | 195 | 285 | 150 | 125 | 11 | 30 |
OSG-4000VA | 300 | 205 | 285 | 150 | 135 | 11 | 30 |
OSG-5000VA | 300 | 215 | 285 | 150 | 145 | 11 | 30 |
OSG-6000VA | 360 | 210 | 330 | 180 | 130 | 11 | 13 |
OSG-7000VA | 360 | 220 | 330 | 180 | 140 | 13 | 13 |
OSG-8000VA | 360 | 225 | 330 | 180 | 145 | 13 | 13 |
OSG-10000VA | 360 | 240 | 330 | 180 | 160 | 13 | 13 |
OSG-15KVA | 430 | 250 | 400 | 200 | 150 | 13 | 25 |
OSG-20KVA | 430 | 270 | 400 | 200 | 160 | 13 | 25 |
OSG-30KVA | 500 | 300 | 450 | 300 | 180 | 13 | 25 |
OSG-50KVA | 500 | 320 | 450 | 300 | 200 | 13 | 25 |
OSG-60KVA | 550 | 350 | 500 | 400 | 200 | 13 | 25 |
OSG-80KVA | 620 | 360 | 550 | 400 | 210 | 13 | 25 |
OSG-100KVA | 620 | 390 | 550 | 400 | 230 | 13 | 25 |
六、使用條件
1 適用海拔高度：≤5000m
2 環境溫度：-15℃～+45℃
3 相對濕度：≤90%
4 安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5 凡不符合上述使用條件的，應與我們協商確定
